Imagerie 3D – Relevés 2D et 3D

Les travaux de « Relevés 3D » du plateau technique Imagerie du CEPAM, couvrent l'ensemble des équipes du laboratoire ce qui implique une grande variété dans les projets traités.

Notre expertise porte sur une grande diversité de demandes et de situations, pour lesquelles nous adaptons le choix des outils et le mode d’acquisition (responsable Sabine Sorin).

Responsable Sabine Sorin-Mazouni
Membre du  Consortium 3D du TGIR Huma-Num

Nous disposons d’une gamme d’outils variés, pour lesquels nous mettons en places des protocoles d’acquisition, puis de traitement pour l’analyse des données collectées.
Notre parc d'appareillage a été optimisé durant ces dernières années, grâce à l'acquisition de nouveaux appareils et une mise à jour du matériel existant.

Matériel d’acquisition
Laser FARO FOCUS 3D
Tachéomètre Leica TS
FUJI X-T10, photogrammétrie
Artec Spider 3D

Logiciels
3DReshaper
3DReconstructor
Faro Scene, 3D RecapPro
Agisoft Metashape Pro
Artec Studio

Archéologie du Bâti

Pour les périodes historiques, nous avons mis en place des routines bien éprouvées à ce jour et particulièrement bien adaptée à l’archéologie du bâti. Nous combinons l’usage du SLT pour l’acquisition des topographies complexes et la photogrammétrie pour relever les parties anciennes de l’édifice. Les ortho-images produites servent de support à l’analyse des différentes périodes de construction. Dans le cadre de ces travaux, nous collaborons avec les Monuments Historiques ainsi que les collectivités locales.

A. Flammin, S. Sorin, Exploitation de la 3D en archéologie du bâti, Le Carnet du Consortium 3D,2016 [En ligne]

J. Rebillard, S. Sorin, Relevé des élévations de l’église Saint-Hermentaire (Draguignan) et proposition de restitution 3D du monument de l’Antiquité tardive, 2014 [En ligne]

Renouvellement des protocoles d’enregistrement de terrain

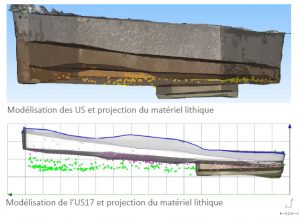

A l’échelle du site, notre ambition est de systématiser l’enregistrement 3D à l’échelle de la fouille. La mise en œuvre de protocoles d’acquisition 3D, pour différentes études archéologiques, répond à l’ensemble des exigences d’une archéologie de terrain alliant rapidité, justesse et précision, pour des études tridimensionnelles qui fondent l’approche archéologique, pour la préhistoire comme pour les périodes historiques. Ces enregistrements à différentes échelles de numérisation offrent une lecture optimale d’un même niveau de fouille. Ils permettent de mieux appréhender la logique des dépôts, niveau par niveau et d’affiner la chronologie relative.

A. Zemour, S. Sorin et al., Le relevé laser et la modélisation 3D au service de l'archéothanatologie, poster présenté dans le cadre 1839e journées de la Société d’Anthropologie de Paris, janvier 2014, [En ligne]

Méthodes de recueil et analyses des données
Grâce au développement émergent de la modélisation et des méthodes numériques nous explorons de nouveaux modes d’enregistrement et d’analyse du mobilier archéologique. Ces technologies d’acquisition 3D, par leur extrême précision, ouvrent de nouvelles pistes de recherche, représentent de nouveaux outils d’analyses, nous permettant entre autre de reconstituer, mesurer, animer des informations. Les types d’analyses que permet l’outil 3D sont plus précis voire inédits par rapport aux méthodes traditionnelles et permettent d’extraire des données quantifiées et réplicables.

M. Vuillien, S. Sorin et L. Gourichon, Morphométrie géométrique et 3D : Premières analyses des morphotypes ovins et caprins, ArchéOrient – Le Blog, janvier 2017, [En ligne]

S. Sorin, M. Vuillien, Apport de l'imagerie 3D dans l'étude de l'évolution des variétés animales domestiques, Le carnet de recherche du Consortium 3D SHS, janvier 2017, [En ligne]





https://hal.archives-ouvertes.fr/hal-01512978
L.  Cassard, S. Sorin, et al., Nouvelle approche analytique de la chaine opératoire des décors sur les céramiques néolithiques Impressa, par l’imagerie 3D, poster présenté dans le cadre du XXI ème colloque international du GMPCA, 2017, France, [En ligne]
Dans le cadre de l'ANR CIMO, sous la direction de Didier Binder.



Hologramme réalisé dans le cadre de l'exposition Cimo

Nous avons réalisé un hologramme afin de présenter au public les restitutions en 3D de ces premières céramiques.

[Vidéo]

[Poster : DIY, Réalisation d'un Kit holographique]
